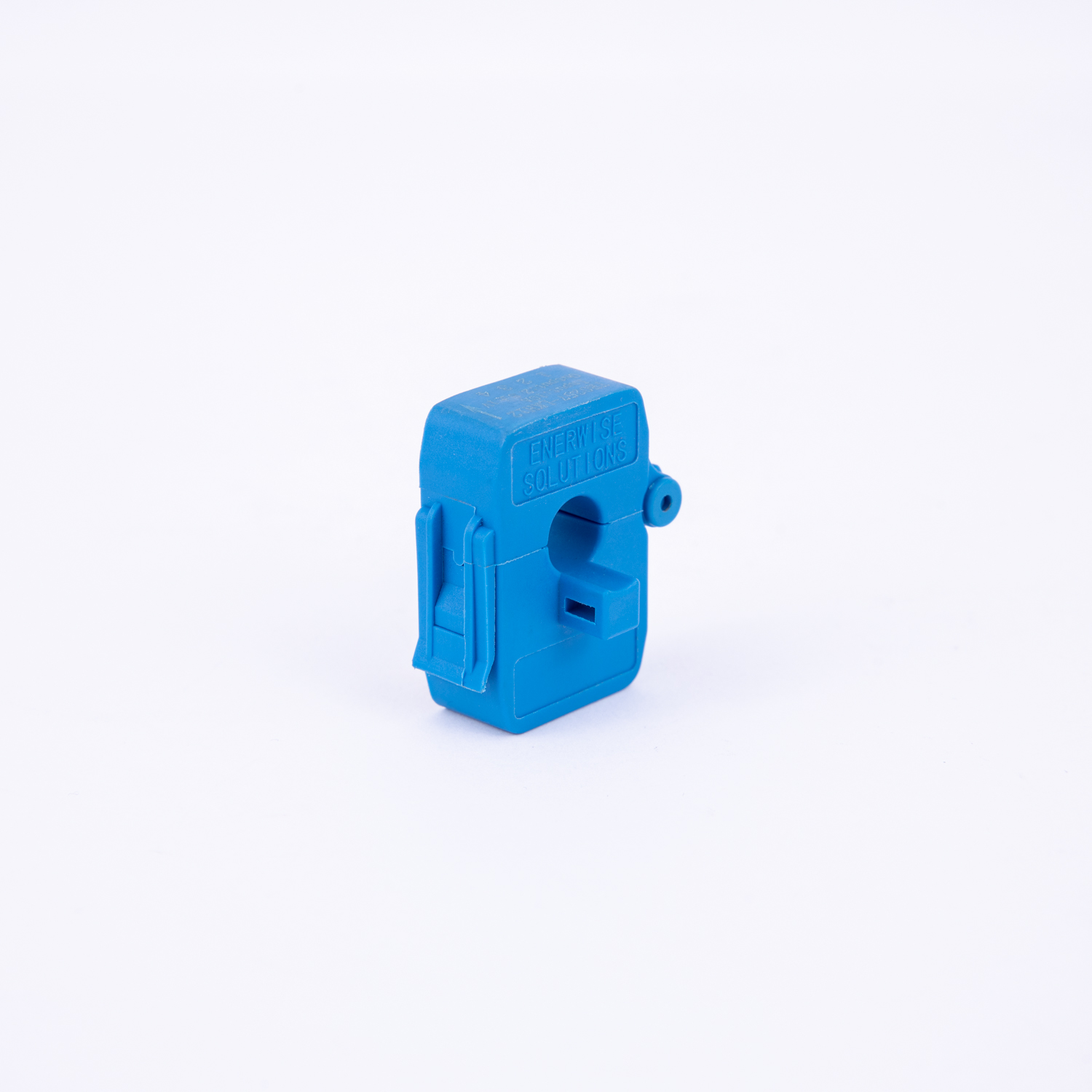

可测交流、直流和脉冲信号
抗外界干扰强，共模抑制比大
低温漂、响应时间快、频带宽
穿孔结构，无插入损耗
对开式结构，安装简便
交流变频调速
伺服电机牵引
不间断电源(UPS)
电焊机、电池电源
| 规格 | 10A/1V | 20A/1V | 50A/1V | 单位 | |
|---|---|---|---|---|---|
| I PN | 原边额定输入电流 | 10 | 20 | 50 | A |
| IP | 原边电流测量范围 | 0～20 | 0～40 | 0～75 | A |
| VSN | 副边额定输出电压 | 2.5±1 | V | ||
| VC | 电源电压 | +12(±5%) | V | ||
| IC | 电流消耗 | ＜10 | mA | ||
| Vd | 绝缘电压 | 原边与副边电路之间:2.5kV/50Hz/1min | |||
| εL | 线性度 | ＜0.5 | %FS | ||
| X | 精度 | TA=25℃时:≤±2 | % | ||
| V0 | 失调电压 | TA=25℃时:≤±20 | mV | ||
| VOM | 磁失调电压 | IP=0在3*IPN后:≤±20 | mV | ||
| VOT | 失调电压温漂 | IP=0TA=-40～+80℃时:≤±0.25 | mV/℃ | ||
| Tr | 响应时间 | ≤1 | mS | ||
| f | 频带宽度(-3dB) | DC～2.2 | kHz | ||
| TA | 工作环境温度 | -40～+80 | ℃ | ||
| TS | 储存环境温度 | -45～+85 | ℃ | ||
| RL | 负载电阻 | TA=25℃时:≥4.7 | kΩ | ||
说明：
传感器应正确接线，否则可能损坏传感器内部元件
输入电流排完全充满原边穿孔时动态表现(di/dt和响应时间)为最佳
