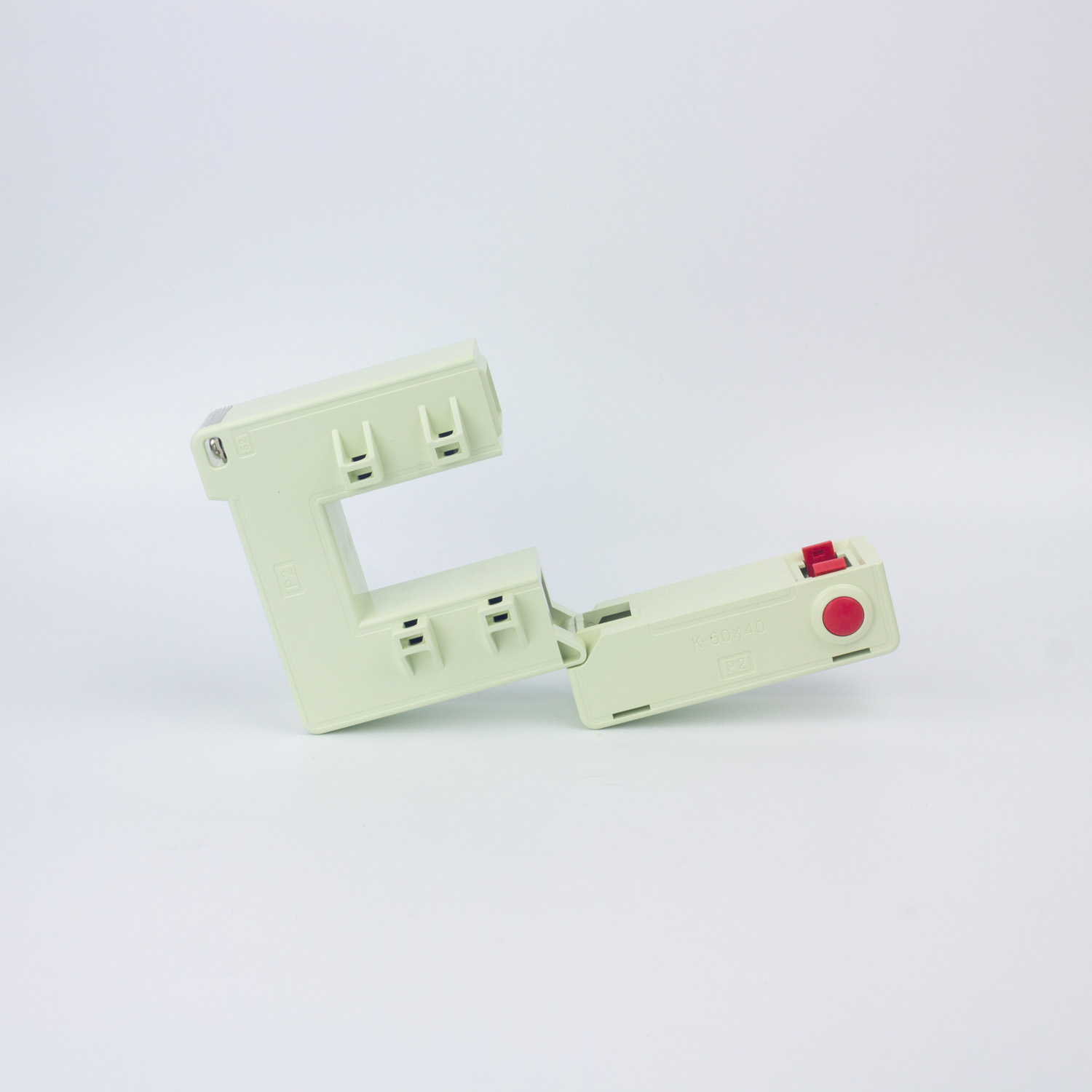

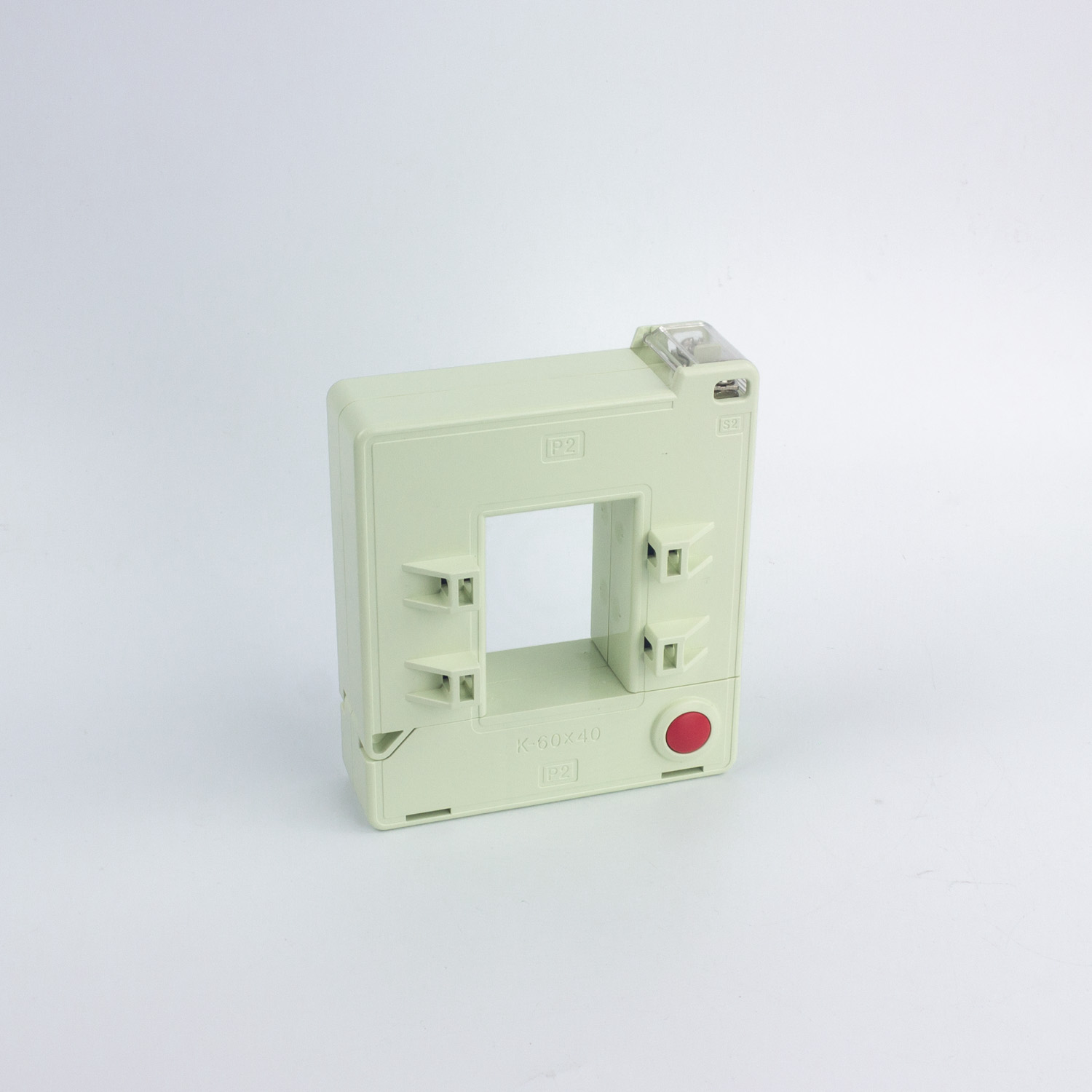

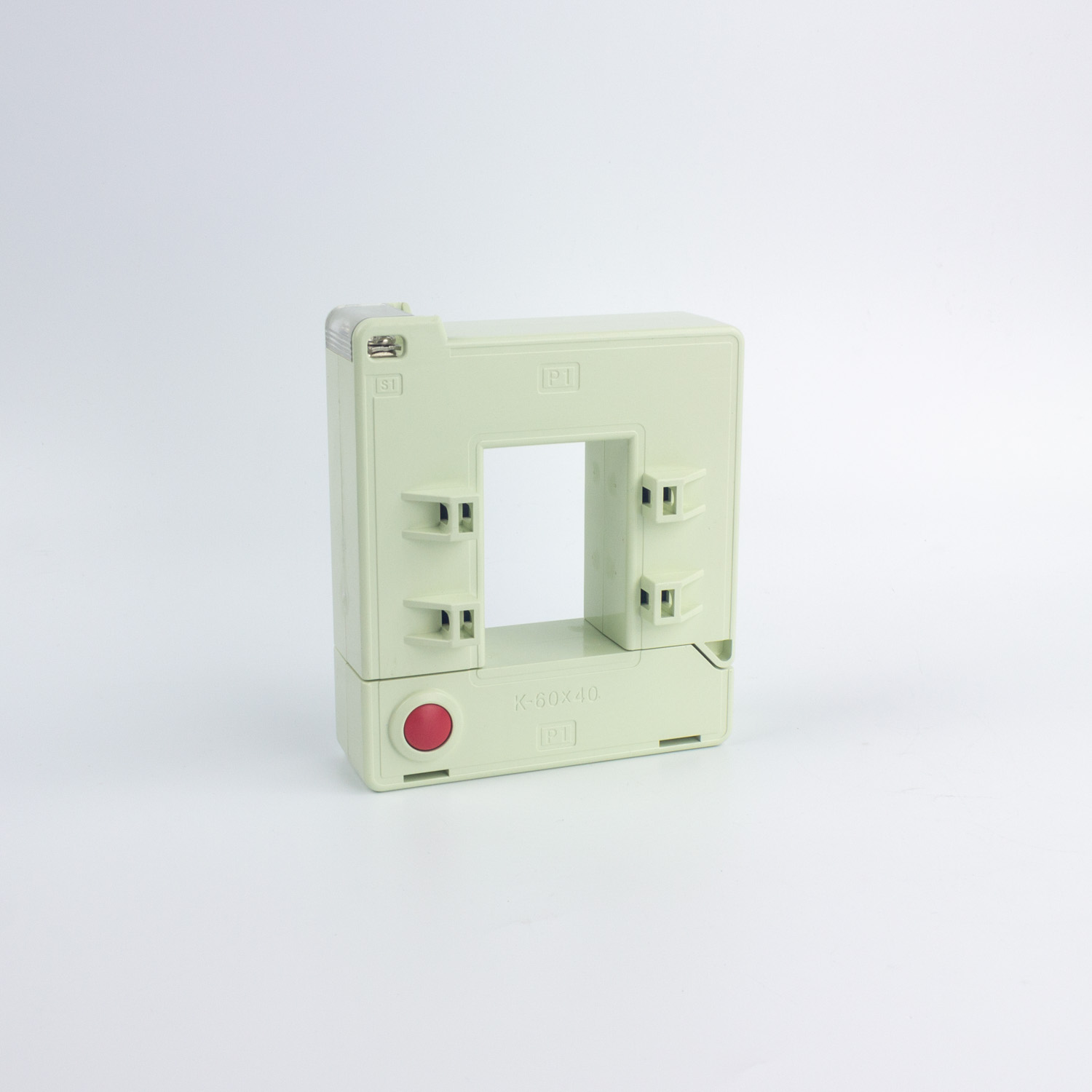

TRDP(Ⅲ)系列转轴开合式电流互感器
TRDP(Ⅲ)系列转轴开合式电流互感器 TRDP(Ⅲ)系列转轴开合式电流互感器 TRDP(Ⅲ)系列转轴开合式电流互感器 TRDP(Ⅲ)系列转轴开合式电流互感器

TRDP(Ⅲ)系列转轴开合式电流互感器

  • 产品介绍
  • 常见问题
  • 资质证书
  • 留言咨询
产品概述
主要用于0.66KV交流电力系统中的电气设备的测量和保护用途,亦可与继电保护、测量以及计量装置配套使用,普遍应用在城网、农网改造中。该类型互感器安装方便,无须拆一次线,亦可带电操作,不影响客户正常用电安装使用。
功能特点


转轴开合式结构,易于安装,便于操作。

分割铁芯配合紧密,精度高,磁路损耗小。

用于线路和设备的电流测量、监控、和保护。

内部窗口大,可以穿过夹钳、电缆或汇流排。

互感器性能指标

参 数 符 号 指 标
额定输入电流 I n 100A~2000A
额定输出电流 I o 1A,5A
额定负载 R L 1VA~20VA
精度等级 ρ 0.5,1.0 ,1.5级
短时热电流 20×In
耐压 V d 3000Vac/min
绝缘强度 1000MΩ/500Vdc
工作温度 Ta -25℃ ~ +75℃
环境湿度 ≤85%
工作频率 f 50~60Hz

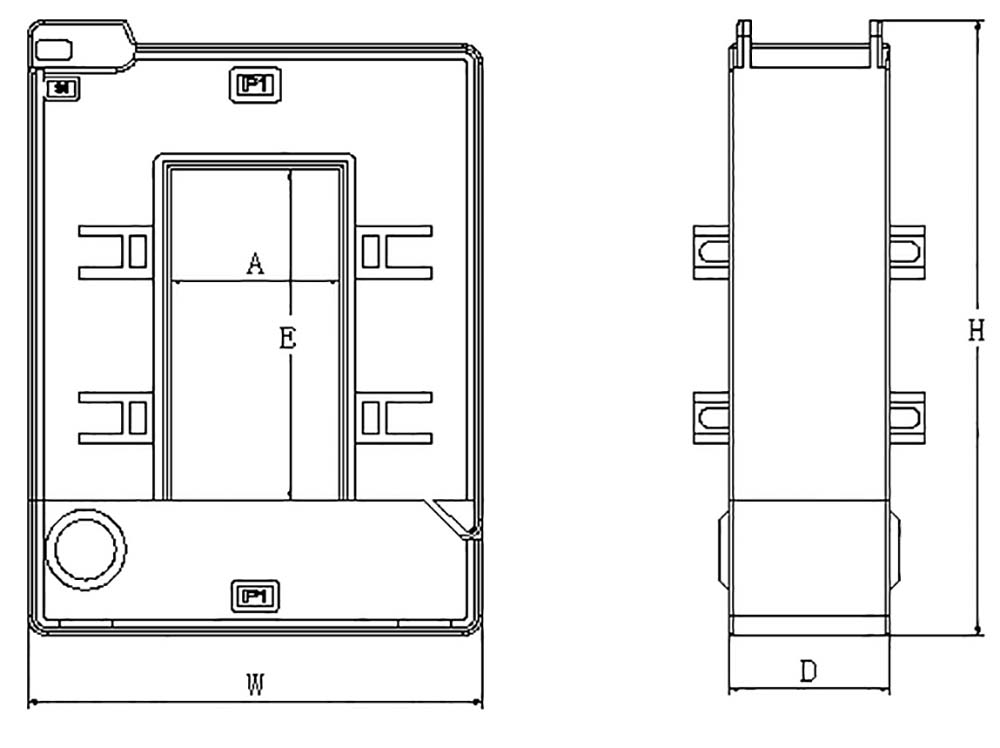

产品尺寸

产品尺寸 外形尺寸 穿孔尺寸
W H D A E
TRDP(III)-30*20 92 103 40 22 32
TRDP(III)-60*40 115 134 36 42 62
TRDP(III)-80*40 113 153 40 42 82
TRDP(III)-100*40 133 177 40 42 102
TRDP(III)-120*80 152 197 40 82 122
主要规格

型 号 规 格 额定负载(VA)
0.5级 1.0级 1.5级
 TRDP(III)-30*20 100A/5A - - 1.5
150A/5A - - 2
200A/5A - 1.5 2.5
250A/5A - 1.5 3.75
300A/5A 1.5 3.75 5
400A/5A 2.5 3.75 5
 TRDP(III)-60*40 200A/5A - 1.5 2.5
300A/5A 1.5 2.5 3.75
400A/5A 1.5 2.5 3.75
500A/5A 2.5 5 7.5
600A/5A 2.5 5 7.5
750A/5A 2.5 5 7.5
800A/5A 2.5 5 10
1000A/5A 5 7.5 10
TRDP(III)-80*40 250A/5A - 1.5 3.75
300A/5A - 2.5 5
400A/5A 1.5 2.5 5
500A/5A 2.5 5 7.5
600A/5A 2.5 5 7.5
750A/5A 2.5 5 7.5
800A/5A 2.5 5 10
1000A/5A 5 7.5 15
型 号 规 格 额定负载(VA)
0.5级 1.0级 1.5级
TRDP(III)-100*40 500A/5A 2.5 5 7.5
600A/5A 2.5 5 7.5
750A/5A 2.5 5 7.5
800A/5A 2.5 7.5 10
1000A/5A 5 7.5 10
1200A/5A 5 7.5 10
1250A/5A 7.5 10 20
1500A/5A 7.5 10 20
 TRDP(III)-120*80 500A/5A 2.5 3.75 5
600A/5A 2.5 3.75 5
750A/5A 2.5 5 7.5
800A/5A 5 5 7.5
1000A/5A 5 7.5 10
1200A/5A 7.5 10 15
1250A/5A 10 15 20
1500A/5A 10 15 20
2000A/5A 10 15 20
安装注意事项

开口电流互感器安装前必须将其二次与电表(或其他测量装置)接好,确保互感器二次没有开路;

将所有接好二次线的开口电流互感器放置现场,等待安装;

若现场一次母线为电缆,可进行带电安装;若一次母线为铜排,则带电操作对操作者要求熟练程度比较高,且要求做好绝缘防护措施;

安装互感器时,铁芯切面处不得有杂质、灰尘等异物落入,以免影响互感器性能。

现有三大业务领域分别是:继电保护与自动化、智能电网、新能源。其中,继保领域主要目标市场为:电量传感器、GPS同步时钟源;智能电网领域主要目标市场为:数显电力仪表、高压电能计量装置;新能源领域主要目标市场为:太阳能和风电转换装置、新能源电池监控装置等。

电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的二次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

按照用途不同,电流互感器大致可分为两类 : 测量用电流互感器:在正常工作电流范围内,向测量、计量等装置提供电网的电流信息。 保护用电流互感器:在电网故障状态下,向继电保护等装置提供电网故障电流信息。

剩余电流互感器是漏电保护器的检测元件,它的主要功能是检测通过互感器铁心的主电路的剩余电流(触电、漏电等接地故障电流),并将一次回路的剩余电流变换成二次回路的输出电压。剩余电流互感器是漏电保护器中最关键的部件之一。

电压传感器的原理: 对于交流电压测量,可用电压互感器作为传感元件,即使用一台电压互感器将被测电压降至到可利用的低电压,然后通过相关电路变换成与被测电压成线性关系的直流电压送入到数据采集系统和A/D转换器。 当被测电压为直流电压时,可用分压电阻作为传感元件,并联在被测元件两端的电阻值应足够大(一般应控制在消耗功率小于被测电机额定功率的1/1000以下)),以尽可能地减少该回路电流产生的损耗给测量值造成的影响,对于低压电机,应在10KΩ左右。取该被测电压在电阻上的一部分电压降作为信号,直接送入到数据采集系统和A/D转换器。

电压传感器的作用是自动检测电压,从而使我们能够对设备或系统的电压进行控制和显示,必要时采取过电压、欠电压等自动保护措施。

电流传感器未来的发展趋势有以下几种特点: 1、高灵敏度。被检测信号的强度越来越弱,这就需要磁性传感器灵敏度得到极大提高。应用方面包括电流传感器、角度传感器、齿轮传感器、太空环境测量。 2、温度稳定性。更多的应用领域要求传感器的工作环境越来越严酷,这就要求磁传感器必须具有很好的温度稳定性,行业应用包括汽车电子行业。 3、抗干扰性。很多领域里传感器的使用环境没有任何评比,就要求传感器本身具有很好的抗干扰性。包括汽车电子、水表等等。 4、小型化、集成化、智能。要想做到以上需求,这就需要芯片级的集成,模块级集成,产品级集成。5、高频特性。随着应用领域的推广,要求传感器的工作频率越来越高,应用领域包括水表、汽车电子行业、信息记录行业。 6、低功耗。很多领域要求传感器本身的功耗极低,得以延长传感器的使用寿命。应用在植入身体内磁性生物芯片,指南针等等。

开环式电流传感器和闭环式电流传感器主要有以下区别: 1、带宽区别 微观上讲,气隙处的磁场始终在零磁通附近变化,由于磁场变化幅度非常小,变化幅度小,变化的频率可以更快,因此,闭环式电流传感器具有很快的响应时间。实际的闭环式电流传感器带宽通常可以达到100kHz以上。而开环式电流传感器的带宽通常较窄,一些系列开环式电流传感器的带宽在3kHz左右。 2、精度区别 开环式电流传感器副边输出与磁芯气隙处的磁感应强度成正比,而磁芯由高导磁材料制作而成,非线性和磁滞效应是所有高导磁材料的固有特点,因此,开环式电流传感器一般线性度角差,且原边信号在上升和下降过程中副边输出会有不同。开环式电流传感器精度通常劣于1%.闭环式电流传感器由于工作在零磁通状态,磁芯的非线性及磁滞效应不对输出造成影响,可以获得较好的线性度和较高的精度。闭环式电流传感器精度一般可达0.2%。

隔离变送器的应用领域有: 1、水处理相关行业用到的信号隔离器/配电器、二次仪表、电化学仪表。 2、自动化控制工程 选用各类智能测控仪表、转换器、分配器。 3、电器成套、开关柜、配电盘厂家选用设计院图纸上指定迅鹏品牌的各类数显电力监控仪表、电量变送器。 4、钢厂、化工厂、冶金厂用到的数显仪表,各类变送器。 5、实现对温度、压力、液位、流量等物理量的测量、显示、调节、报警控制用到的仪表、变送器。 太阳能光伏发电系统、风光互补系统、蓄电池、通信电源、电机车测试用SPA型直流电能表。

霍尔电流传感器使用时,需遵循以下 注意事项: 1、为了得到较好的动态特性和灵敏度,必须注意原边线圈和副边线圈的耦合,要耦合得好,建议用单根导线且导线完全填满霍尔传感器模块孔径。 2、使用中当大的直流电流流过传感器原边线圈,且次级电路没有接通电源|稳压器或副边开路,则其磁路被磁化,而产生剩磁,影响测量精度(故使用时要先接通电源和测量端M),发生这种情况时,要先进行退磁处理。其方法是次边电路不加电源,而在原边线圈中通一同样等级大小的交流电流并逐渐减小其值。 3、霍尔传感器都具有较强的抗外磁场干扰能力,但是,为了获得较高的测量准确度,当有较强的磁场干扰时,要采取适当的措施来解决。通常方法有: (1)调整模块方向,使外磁场对模块的影响最小; (2)在模块上加罩一个抗磁场的金属屏蔽罩。 4、测量的最佳精度是在额定值下得到的,当被测电流远低于额定值时,要获得最佳精度,原边可使用多匝,但是,需要注意导线的空间位置。
