CT取能装置是一种利用高压输电线路周围感应的电磁能量获取电能的新型感应取电装置。本装置利用电磁感应原理，使用电流互感器直接从高压母线上感应交流电压，然后经过整流、滤波、稳压处理，得到稳定、可靠的直流电压，为安装在附近的电气设备提供稳定的电源，能保证负载设备的长期稳定供电。适合做为高压输电导线上在线检测、监控、巡检、防盗等电气设备的电源供给装置。

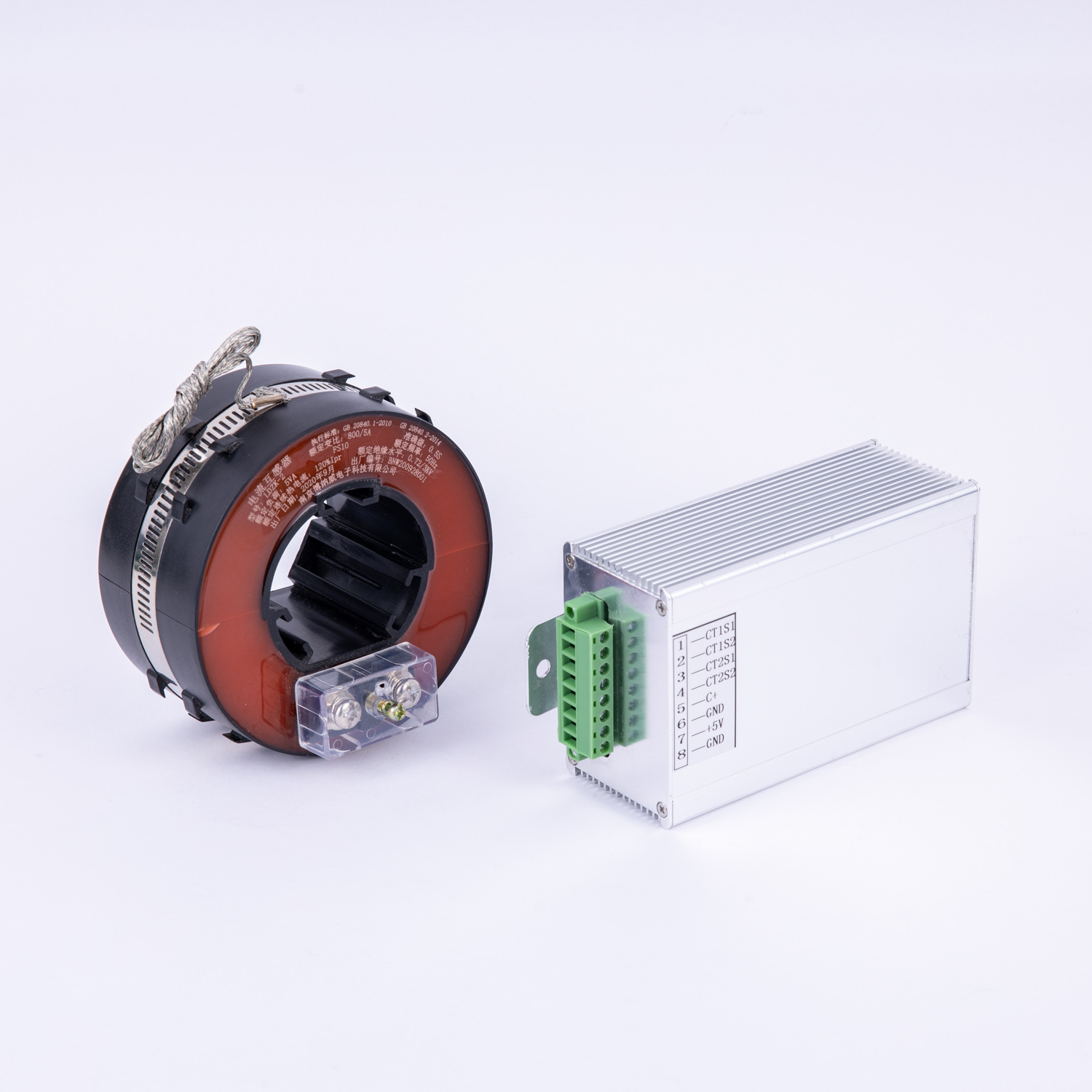

BNWGK-300是我司针对高压输配电导线上在线检测、监控、巡检、防盗、通讯等电气设备的电源供给而设计生产的取电装置，该装置包含开启式取能互感器，取能电源模块以及配套连接线几部分。

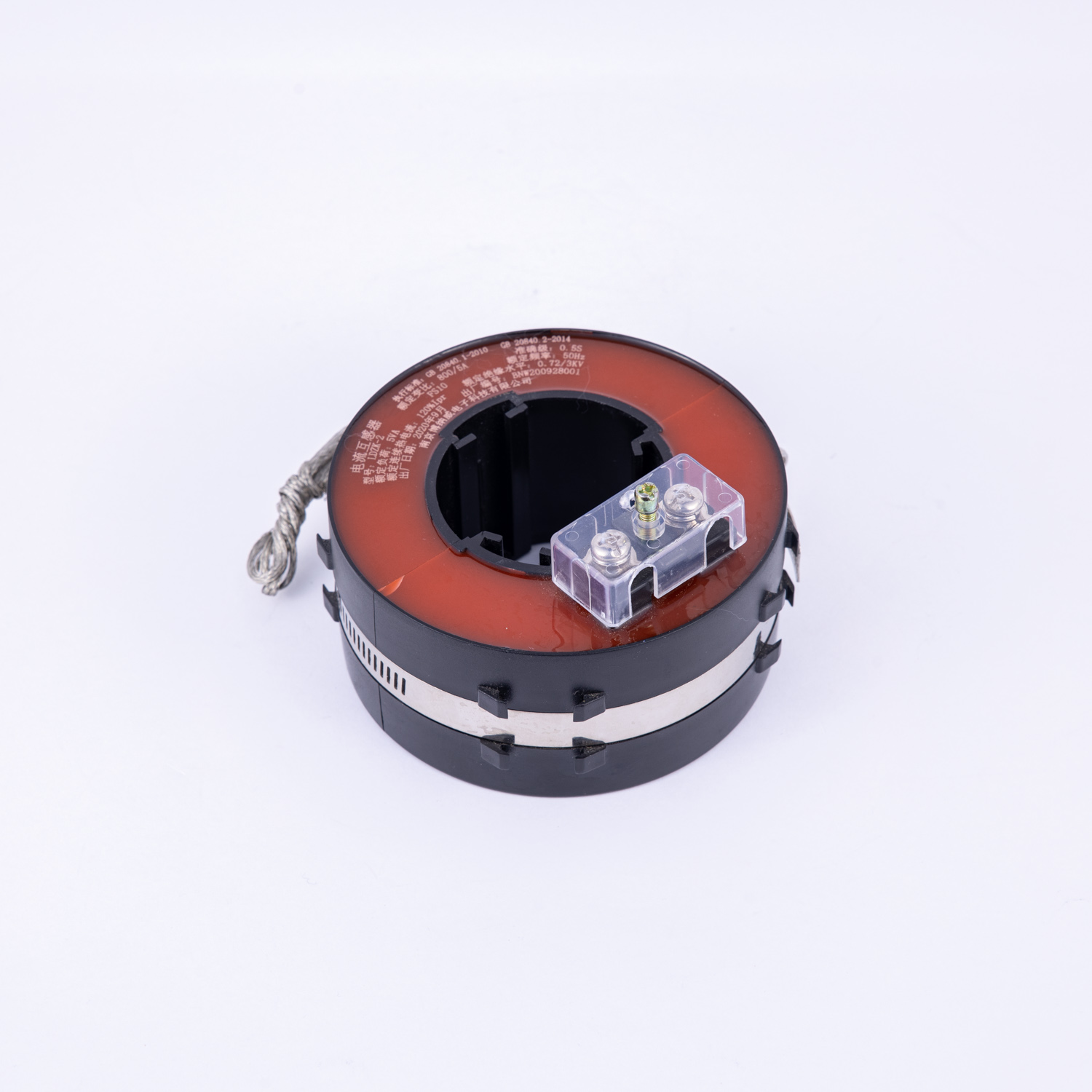

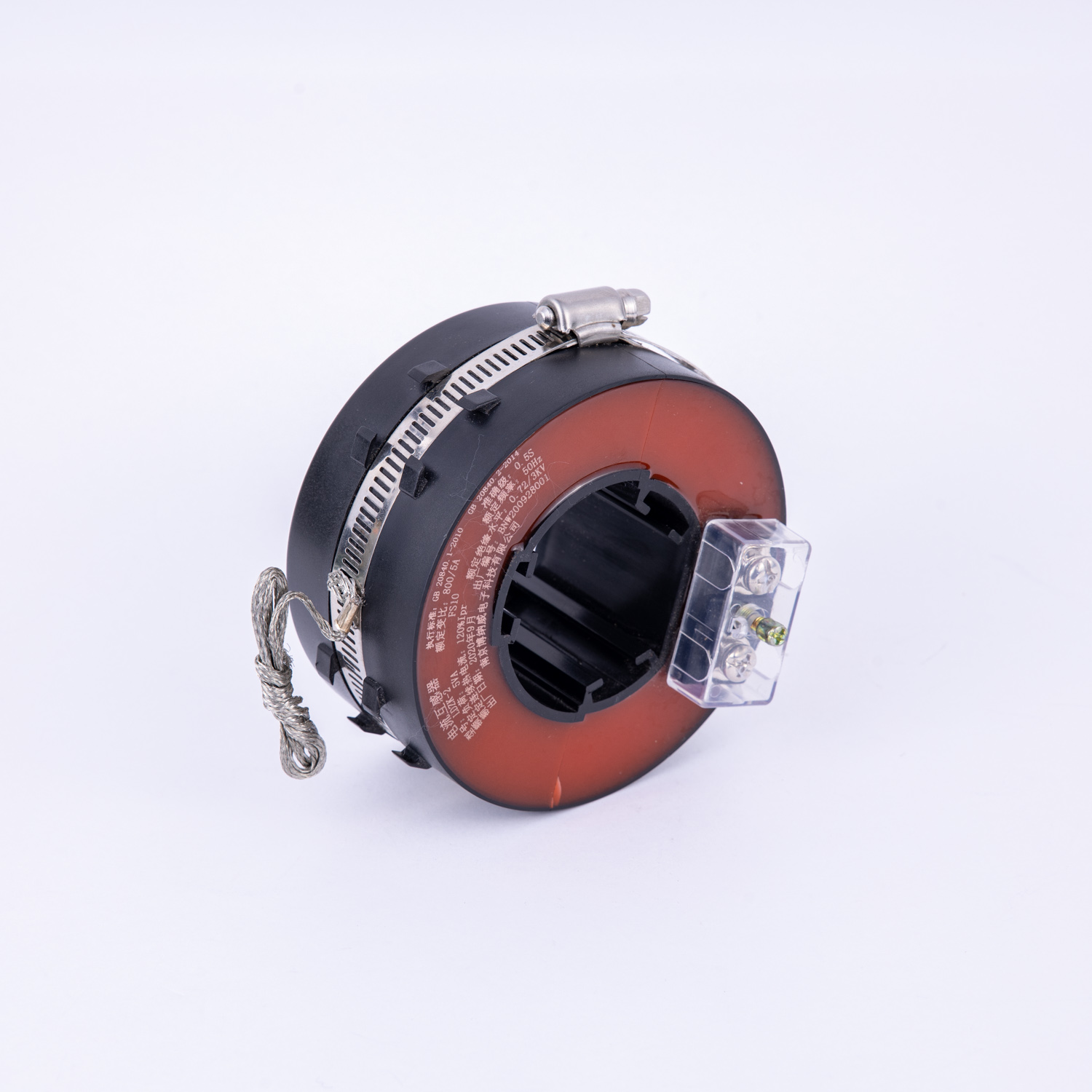

开启式取能互感器选用了导磁率较高的优质硅钢片作为导磁材料，具有铁芯可分割、磁路损耗小的特点，环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内，防潮湿，性能稳定，无需维护；

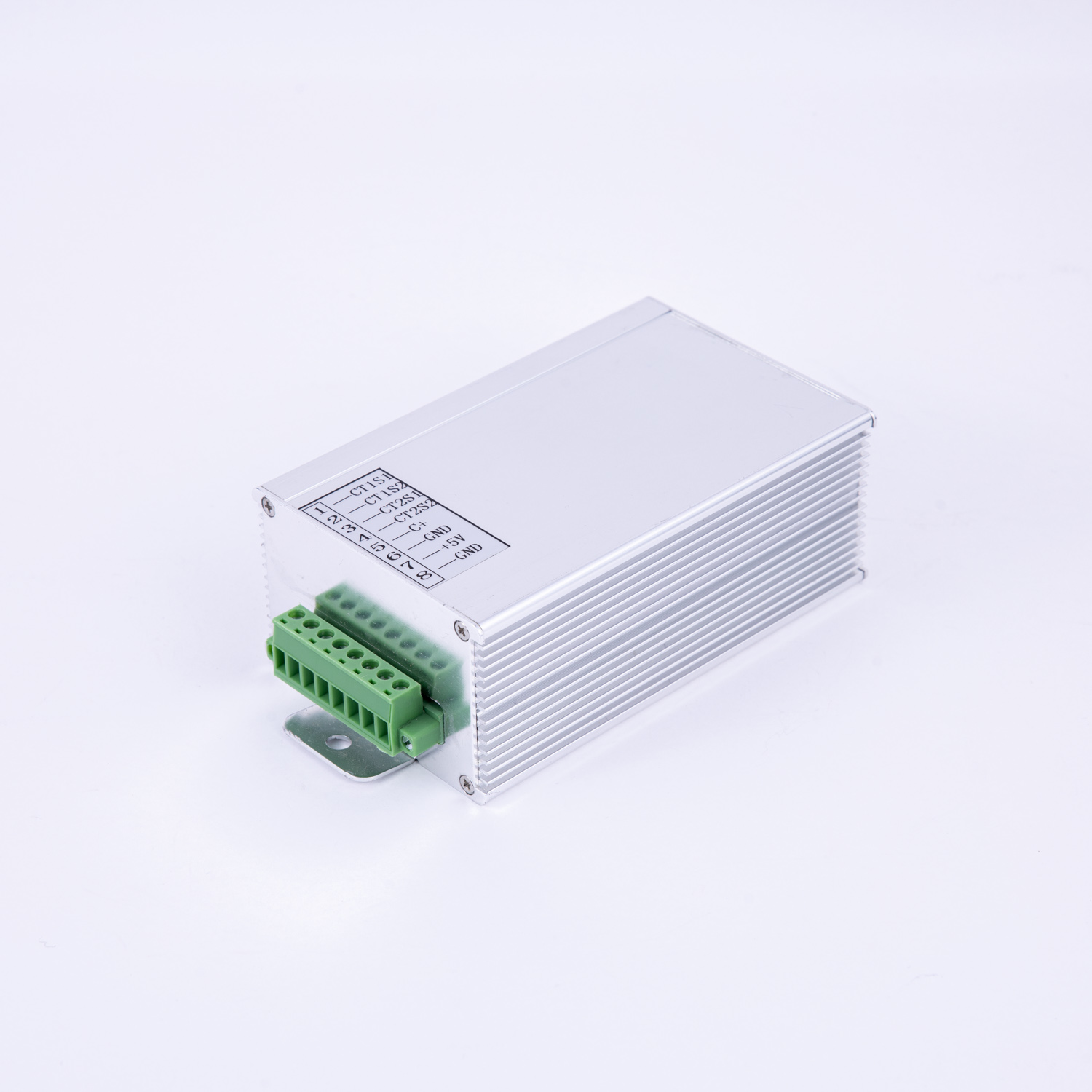

取能电源模块具有双路输入，体积小，转换效率高，性能稳定，原副边隔离，隔离强度高的优点；产品采用金属外壳模块化封装，防尘防潮、抗干扰能力强；输入、输出端为接线端子形式便于连接；产品电网适应能力强，可在较宽输入流范围内工作；本产品具有输出短路、过压过热等保护功能。
高压输电线路附近难于获取电源的电力设备：地下电力电缆线路上的各类监测装置，环网柜内的监测设备等。
开合式电流互感器技术参数
| 型号规格 | LDZK-2 500A/1A | ||
|---|---|---|---|
| 额定输入（AC） | 500A | ||
| 测量范围（AC） | 0-720A | ||
| 额定输出电流（AC） | 1A | ||
| 额定负载 | 2.5VA | 5VA | 7.5VA |
| 准确度 | ± 0.5% | ± 1% | ±3% |
| 工频耐压 | 原边与副边之间：AC2.5kV 1min | ||
| 频率范围 | 50HZ-400HZ | ||
| 工作温度 | -40℃～+70℃ | ||
| 储存温度 | -20℃～+50℃ | ||
| 重量 | 约1.6Kg | ||
取能电源模块技术参数
| 型号规格 | 5D05 | 5D08 | 5D16 | 10D12 | 10D24 | 20D12 | |
|---|---|---|---|---|---|---|---|
| 输出 | 额定输出电压 | 5V | 8V | 16V | 12V | 24V | 12V |
| 额定负载功率 | 5W | 10W | 20W | ||||
| 精度 | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | |
| 线性调整率 | -- | -- | -- | -- | -- | -- | |
| 负载调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 输入 | 输入电流范围 | 0~1.8A | |||||
| 频率范围 | 40~60Hz | ||||||
| 保护 | 短路保护 | 保护模式关闭输出电压，故障清除后自动恢复 | |||||
| 过温度保护 | 保护模式关闭输出电压，故障清除后自动恢复 | ||||||
| 环境 | 工作温度 | -20~+50℃ | |||||
| 工作湿度 | 10~95%RH | ||||||
| 存储温度、湿度 | -40~+70℃ | ||||||
| 温漂 | ±0.03%/℃ | ||||||
| 安规和抗冲击 | 耐压 | 输入对外壳 1.5KVAC | 输出对外壳1.5KVAC |
输入对输出1.5KVAC |
|||
| 绝缘 | 输入输出对外壳>200MΩ | ||||||
| 抗冲击电流 | >20KA/s | ||||||
| 其他 | 尺寸 | 155*76*49.5 | |||||
| 重量 | 380g | ||||||
| 包装 | 355*355*250包装箱，每箱30pcs | ||||||
备注：1、所有参数在额定输入及负载情况下测得，环境温度25℃，湿度70% |
|||||||
注：环境温度超过55C时应采取风冷或帖壳散热等强制冷却方式以保证模块壳温不超过85℃
整体性能测试参数
| 取能CT启动电流数据 | ||
|---|---|---|
| 功率（W） | 电压（V）DC | 启动电流（A） |
| 0 | 16 | ≤10 |
| 1 | 16 | ≤18 |
| 2 | 16 | ≤24 |
| 3 | 16 | ≤30 |
| 4 | 16 | ≤38 |
| 5 | 16 | ≤40 |
| 6 | 16 | ≤47 |
端子定义
| 端子号 | 端子名称 | 端子定义 |
|---|---|---|
| 1 | CT1S1 | 第1路取电CT S1接线端 |
| 2 | CT1S2 | 第1路取电CT S2接线端 |
| 3 | CT2S1 | 第2路取电CT S1接线端 |
| 4 | CT2S1 | 第2路取电CT S2接线端 |
| 5 | C+ | 电容正极接线端 |
| 6 | GND | 接地端 |
| 7 | +16V | 输出正极接线端 |
| 8 | GND | 接地端 |
工作原理图
互感器安装在线路上时，环形抱箍要安装牢固，以免引起互感器震动。
请按端子定义正确接线，切勿接错，否则将造成电源永久性损坏。
电源模块壳体应可靠连接大地，以增加抗干扰能力。
