R系列开合式柔性罗氏线圈
R系列开合式柔性罗氏线圈 R系列开合式柔性罗氏线圈 R系列开合式柔性罗氏线圈 R系列开合式柔性罗氏线圈

R系列开合式柔性罗氏线圈

  • 产品介绍
  • 常见问题
  • 资质证书
  • 留言咨询

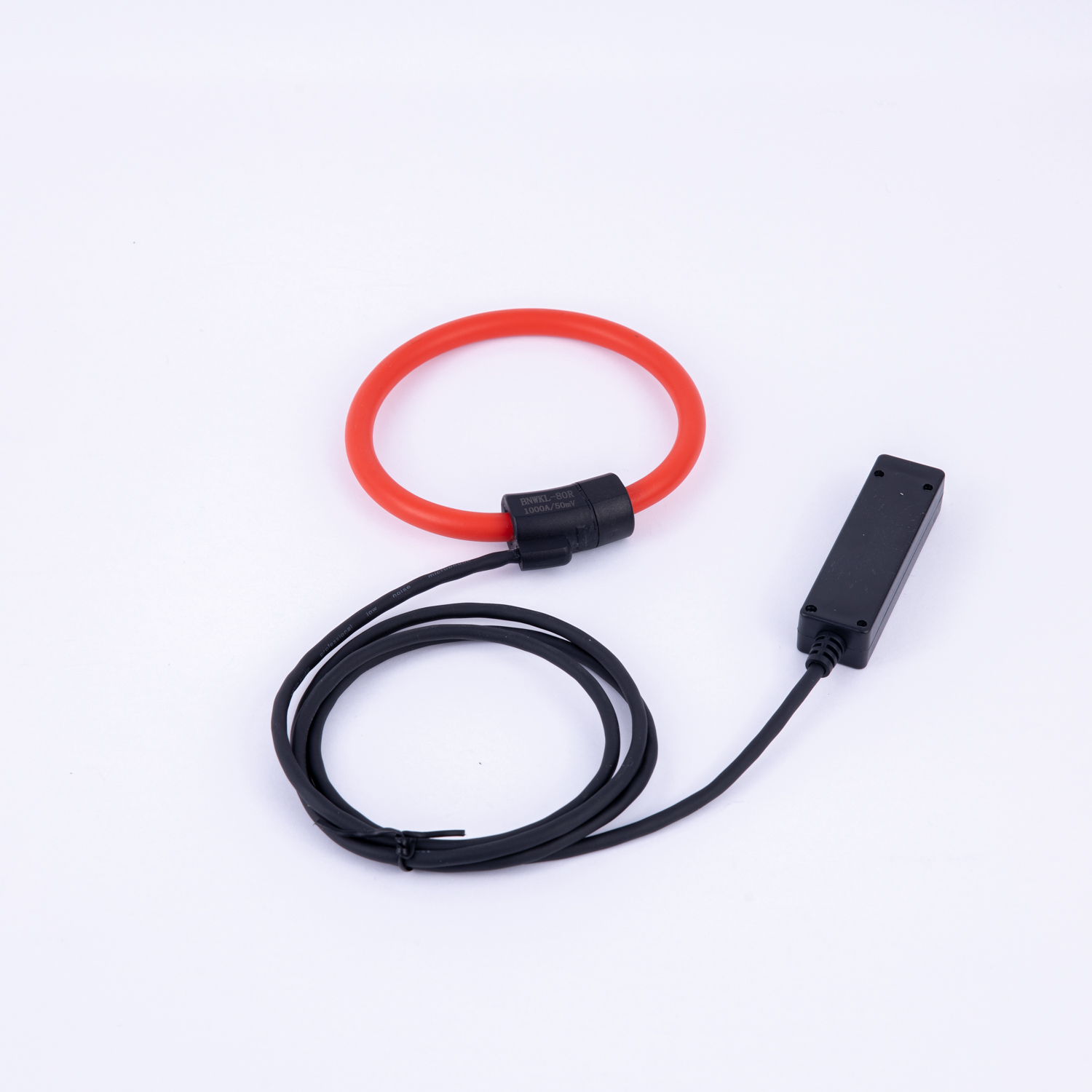

产品概述
BNWKLS-R系列开合式柔性罗氏线圈，主要用于大电流测量保护。输出信号是电流对时间的微分，通过一个积分器，就可以真实还原被测电流。线圈具有极佳的瞬态反应能力，无磁滞和磁和饱和现象，测量范围宽，精度高，频率响应范围宽的特点。开合结构，柔性硅橡胶表被和骨架，可以用来测量尺寸很大或形状不规则的导体电流，线圈所需的安装空间极小，重量轻，安装简单方便，无需破坏导体。广泛应用在传统测量电流的CT无法正常使用的大电流的测量。
产品特点

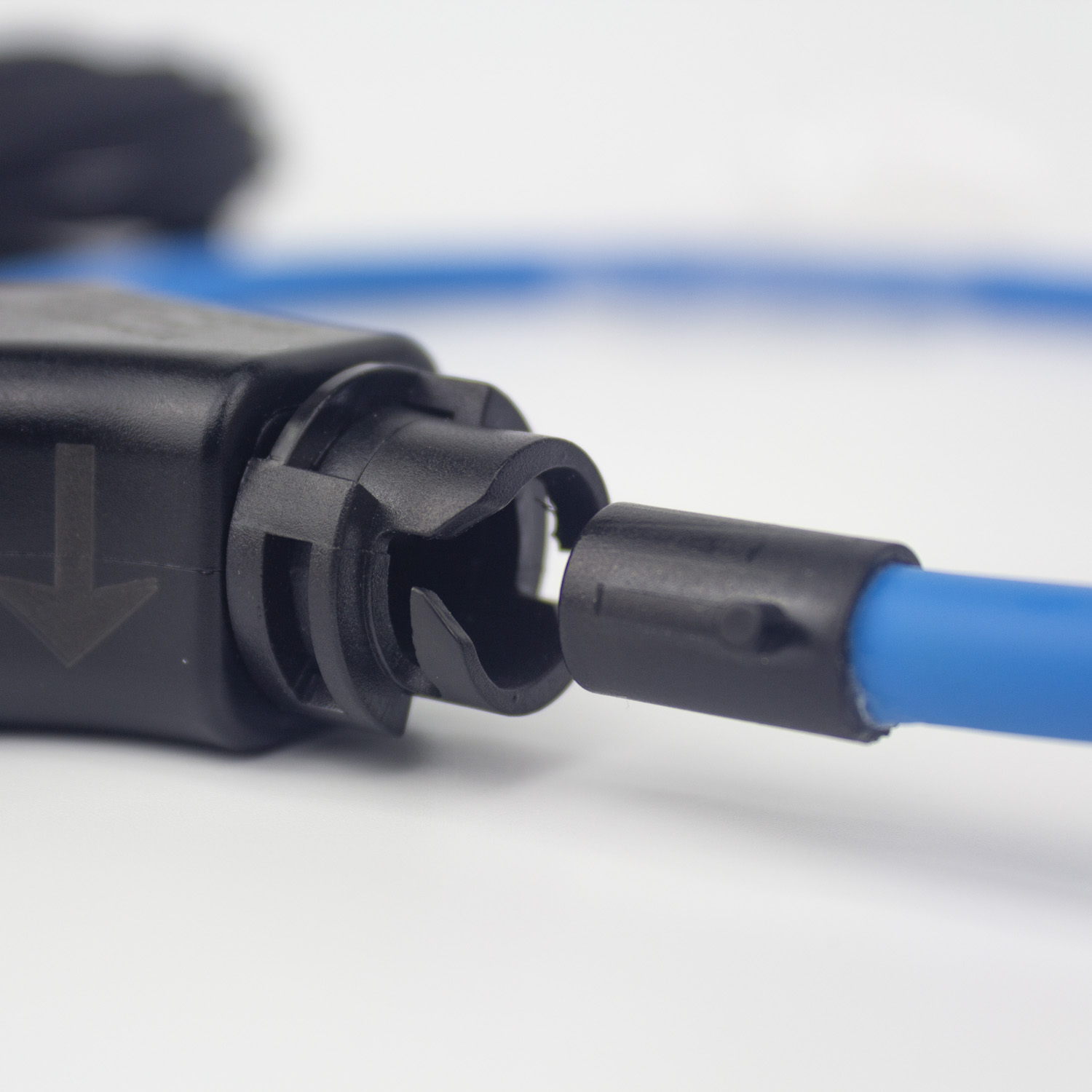

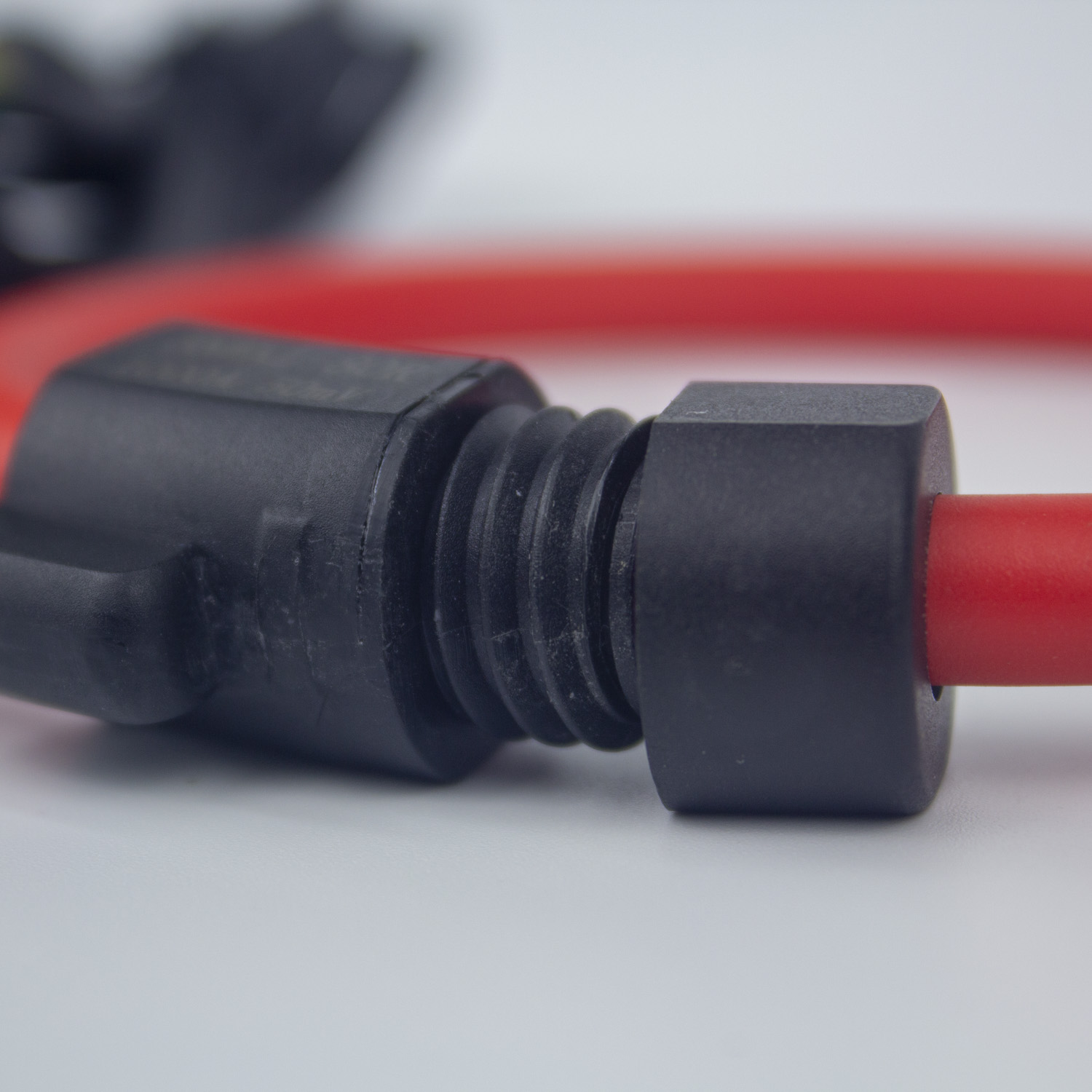

开合式结构，易于现场安装，操作方便。不需断开被测初级电缆即可快速、方便地安装或拆除，有效进行安全、简便的电流测试；

柔性结构设计，可以检测不规则一次导体的电流；

输出电压低，线性度高，使用频率范围宽，不会产生饱和（无积分器时）；

二次输出采用屏蔽线，长度可根据客户要求定制。

应用范围
测量大电流交流信号（如：短路电流）；测量峰值较高的脉冲信号（如：雷击电流）；谐波电流信号分析；电焊机的电流测量（如：电阻焊）；不规则导体电流的测量（如：铁轨电流测量）；仪表测量，钳形表互感器(如：测量尺寸不规则的导体)。
性能指标
工作温度 -40℃～+70℃ 相对湿度 ≤90%
电压等级 0.4/0.66/0.72KV 精度等级 5%(不带积分器)
1%(带积分器)
额定输入电流 10～2000A 相位误差 ≤60分（45HZ～65Hz）
线性范围 5%～120% 响应频宽 1HZ～1MHz
积分器电源 5～15VDC 绝缘强度 1000MΩ/500V/min
外壳 PC阻燃等级94-V0 二次引线 屏蔽线
骨架及表被 硅橡胶 IP防护等级 IP65

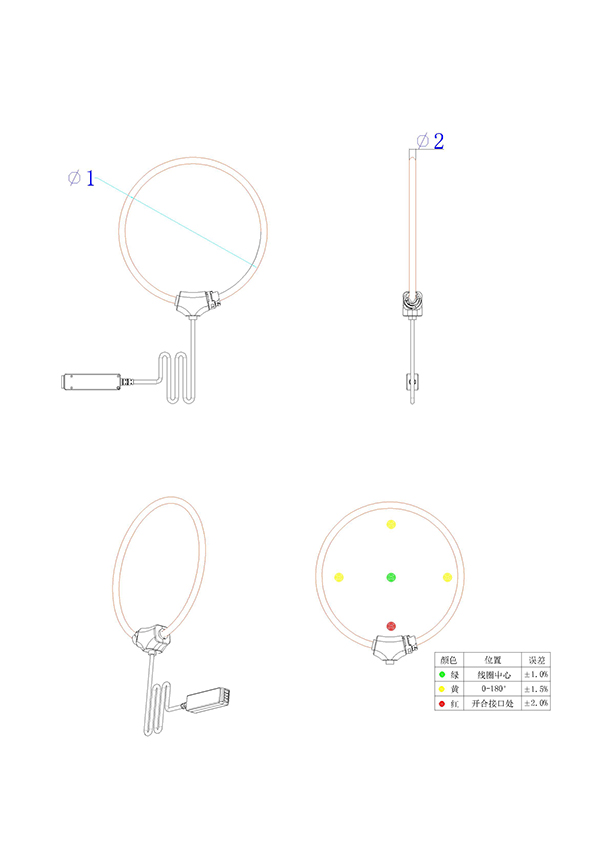

外形及安装尺寸
产品
型号 		额定
输入 		额定
输出 		精度
等级 		外形尺寸(mm)
Φ1 Φ2
BNWKLS-100R 600A 333mV 0.5
1.0 		100 8
BNWKLS-200R 1000A 50mV 200 8
BNWKLS-300R 1000A 90mV 300 10
产品型号命名规则
安装注意事项

不要损坏线圈。用力扭曲，刺破，过度挤压，过分弯曲等行为将大大降低产品的精确性以及使用寿命。
